测试结果—物理性能
测试结果
物理性能测试
鞋的耐屈折性能
日常步行时，前掌位置会自然弯曲，鞋履亦随之屈折。耐屈折测试模拟日常走路时鞋子反复屈折的状况，以评估鞋样本的耐用程度。
化验所参考鞋类及相关行业研究中心「莎楚」（SATRA）的SATRA TM92测试方法，把整只鞋样本放在特定的仪器上，沿鞋的自然弯曲线重复屈折，分别于屈折35,000次和50,000次后，检查样本并记录破损状况。
测试结果发现，2款样本于测试过程中出现破损。样本「JOLLY CAPTAIN」BTSB03（#16）在屈折35,000次后，前掌位置的外侧鞋面与外底之间有7毫米长的部分出现分离，并且在外底出现65毫米长裂痕；继而在屈折50,000次后，外侧和内侧的鞋面与外底之间分别有13毫米长和5毫米长的部分分离，而在外底的裂痕亦增长至86毫米。另一款样本「Forests」62446（#7）在屈折50,000次后，外侧的鞋面与外底之间有16毫米长的部分出现分离。

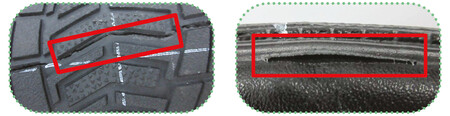

样本#16（左）及#7 在完成耐屈折测试后的情况。
鞋面与鞋底的黏合强度

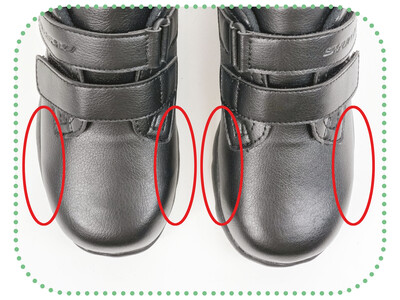

从鞋上获取4条物料样本的位置。
鞋面与鞋底一般是以胶水黏合在一起，黏合强度愈高，鞋面与鞋底愈不易分离。化验所参考国际标准ISO 17708方法进行测试，从每对鞋的左鞋及右鞋的外侧及内侧边缘各剪裁一条物料样本，每款型号合共取得4条物料样本，以拉伸仪器分别夹着每条物料样本的鞋面和鞋底边缘，然后施力拉开两边，并记录所需拉力。最后将量得的拉力除以物料样本的平均阔度，得出黏合强度。单位为牛顿/毫米（N/mm），即是剥离每1毫米阔的黏合区域所需的力量。数值愈大，代表黏合强度愈高。
测试结果显示，所量得的黏合强度颇参差，各型号4条物料样本的平均黏合强度，由2.3牛顿/毫米至11.9牛顿/毫米，平均黏合强度较低的型号包括「TIMES」Collection 9312-6（#4）、「Puppymon」806（#13）、「Kinghealth」LCK-9181（#15）、「Comfort」230（#21）及「asitcoi」2662（#27），其平均黏合强度由2.3牛顿/毫米至2.6牛顿/毫米。另外，个别物料样本的黏合强度最低为「KAMACHI」KH8098-06（#12）的左鞋内侧，只有0.4牛顿/毫米，不过该款型号的其余3条物料样本的黏合强度不错。至于4条物料样本的平均黏合强度较高的型号包括9.4牛顿/毫米的「DR. KONG」P2000096黑色学生鞋（#1）、10.8牛顿/毫米的「SANTA BARBARA POLO & RACQUET CLUB」SPX12410021-B1（#3）及11.9牛顿/毫米的「DR. KONG」P2000056黑色学生鞋（#9）。
外底的耐磨能力
化验所参考国际标准ISO 20871的方法，从鞋的外底切割出3个直径16毫米、高6毫米的圆柱体，并量度其重量及密度。使用一台有砂纸表面的电动滚筒仪器，以10牛顿的压力使剪裁的圆柱体样本压向滚筒上的砂纸，继而让滚筒转动，模拟样本磨擦40米的情况。磨擦完毕后，将圆柱体量重，以计算出失去了多少重量，再以密度数据换算失去的体积。失去的体积愈多，代表磨蚀程度愈大，即外底较易磨损。如果发现鞋底不同部分采用不同物料，则会分开物料进行上述测试。
测试结果显示，磨蚀体积多过600立方毫米的样本包括「Puppymon」806（#13），磨蚀体积达664.3立方毫米，其次是「JOLLY CAPTAIN」BTSG01（#5）的626.6立方毫米、「asitcoi」2662（#27）的625.6立方毫米及「DS CREATING COMFORT」890-6（#28）的619.9立方毫米，耐磨能力表现较逊色。
相反，耐磨能力表现较佳的样本是「DR. KONG」P2000096黑色学生鞋（#1），只磨蚀了42.8立方毫米，其次是「DR. KONG」P2000056黑色学生鞋（#9）的51.9立方毫米、「Forests」62446（#7）的60.6立方毫米及「Kinghealth」LCK-9183（#8）的93.5立方毫米。

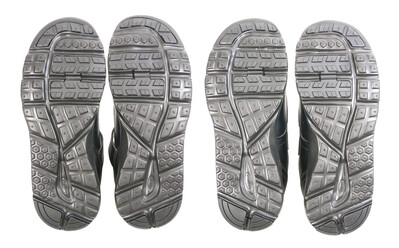

瞬足（#19及#25） 2款样本的外底。
此外，「瞬足」的2款样本（#19及#25）的外底脚掌和鞋跟位置采用不同物料。测试结果显示，该2款样本的外底整体耐磨能力表现不错，不过外底的脚掌位置比鞋跟位置更容易出现磨蚀。
外底的防滑能力
行走时，如果地面光滑而鞋外底的防滑能力不足，容易导致滑倒受伤。化验所参考「莎楚」的SATRA TM144方法，检测各样本的外底防滑能力。测试先以预设的力度将鞋放在测试台，让外底接触地板物料表面，经短暂静态接触后，再让样本在地板物料的表面移动，并记录所需力度，继而计算出摩擦系数（coefficient of friction）。此测试方法分别在干及水湿的黏土砖表面，于左鞋及右鞋外底的脚掌及鞋跟位置各进行一次，合共8次。摩擦系数愈高，代表在该种表面的防滑能力愈好。须注意，是次测试的结果只能反映在该特定表面的防滑能力，未必涵盖所有日常行走的地面情况，但是次采用的测试表面仍具有相当的参考价值。
整体上，所有样本无论在干黏土砖表面或是湿黏土砖表面的摩擦系数参差，整体表现尚算满意。在干黏土砖表面，防滑能力表现最好的是「TIMES」Collection 9312-6（#4），其次是「TIMES」Collection 235-2（#10）和「小宝当家」女童皮鞋7006（#6）；而在湿黏土砖，大部分样本的摩擦系数都下跌，而防滑能力表现最好的是「TIMES」Collection 235-2（#10），其次是「Kinghealth」LCK-9181（#15）。
较特别的是「asitcoi」2662（#27），所有部位的测试结果都显示，其在湿黏土砖表面的防滑能力都比在干黏土砖表面稍微好一些，有别于其他样本。
条带、扣环和相关配件的抗拉强度
小学生鞋的鞋面一般设有用来系紧鞋面的部件，例如魔术贴带、附有扣环的带、保护脚背的鞋舌等。化验所利用仪器为这些条带和扣环部件进行拉力测试，量度拉断该些部件与鞋面的连接点所需的力度，所需力量愈大，代表条带或扣环与鞋面的连系愈稳固。
测试结果大致令人满意，只有个别样本的条带或扣环于较低的拉力下断裂，包括「TIMES」Collection 9312-6（#4）、「小宝当家」女童皮鞋7006（#6）、「Forests」62446（#7）及「SKECHERS」302606L/BBK（#23），均于260牛顿以下的拉力中断裂。

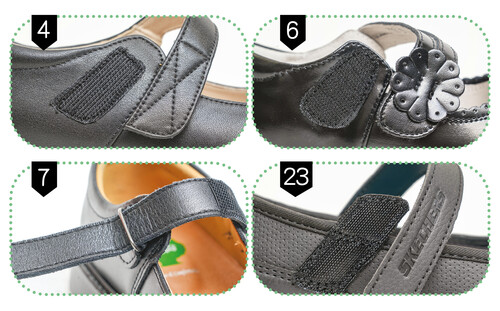

#4、#6、#7及#23的条带或扣环
尖锐角和锐利边
如果鞋子藏有尖锐零件，例如突出的钉子，又或是有锋利边缘，可能会增加儿童受伤的风险。结果所有型号在测试后均没有发现带有尖锐角和锐利边，情况理想。
