測試結果
物理性能測試
感官質量及邊緣、尖端
根據GB 39669和GB/T 19342標準的要求，在特定的環境下檢視樣本的外包裝、刷毛、毛孔裂紋、刷柄和氣味等感官質量，並檢驗樣本是否有銳邊及毛刺等缺陷。結果發現，全部樣本均符合標準要求。
頸部抗彎力
牙刷的頸部抗彎力是重要的安全指標之一，抗彎力愈大代表牙刷柄韌性愈大，損壞或斷裂的機會則愈小，牙刷的耐用性愈好。如果頸部抗彎力不足，有機會在使用過程中造成刷頭部分從刷柄身斷裂，而斷裂部位的尖銳處或會傷及用者的口腔。
根據內地標準GB 39669的要求，成人手動牙刷的頸部抗彎力應不低於43牛頓，或在其變形極限範圍內保持不斷裂。相關測試將刷柄固定，並在刷頭特定位置持續施加拉力，直至斷裂並量度相關拉力，或彎曲至其變形極限仍不斷時便會停止施加拉力，測試結果發現，1款樣本（樣本TF04）在41.4牛頓的拉力時出現斷裂，未能符合標準的抗彎力要求。
毛束拉力
毛束拉力代表毛束被拉離牙刷所需的力度，用以評估刷毛安裝在刷頭上的牢固程度。毛束拉力愈大，刷毛相對愈不容易脫落。
根據內地標準GB 39669的要求，成人牙刷的毛束拉力應不低於15牛頓。測試時，先在樣本刷頭上任留一束毛束，其餘刷毛去除，再以刷毛夾夾住該毛束並施加拉力，直至毛束脫落並量度相關拉力。結果顯示，各樣本量得的毛束拉力介乎15.6牛頓至71.1牛頓，全部符合標準要求，表現理想。
毛束彎曲力
牙刷的毛束強度（或軟硬度）可能影響清潔牙齒的效果、對牙齒的磨損及牙齦的刺激程度。
參考GB/T 19342標準的要求，測試各樣本的毛束抵抗彎曲所產生的力，以評估毛束軟硬度，力度數值愈小表示刷毛愈柔軟，數值愈大則表示刷毛愈硬。相關測試結果詳見表一。
刷毛安全性
內地市場監督抽查中，時有發現牙刷刷毛不合格而被召回的個案，反映刷毛品質存在一定風險，故是次測試涵蓋刷毛安全性評估。不同地區對牙刷刷毛安全性的要求或採用不同標準，當中內地標準GB 39669涵蓋的刷毛範圍較廣，故是次測試參考GB 39669的規定，並按牙刷樣本刷毛頂端的處理工藝，可分為磨毛和磨尖絲（又稱磨尖毛）兩類進行測試。
經實驗室評估後，29款樣本中，有16款（樣本ETF01至ETF16）同時含有磨毛及磨尖絲，另有8款（樣本EF01至EF08）僅含磨毛，其餘5款（樣本TF01至TF05）則只含磨尖絲。各樣本按其刷毛類別進行磨毛及/或磨尖絲測試，以評估其刷毛單絲是否符合標準的規定。
磨毛
磨毛為刷毛頂端經處理後，去除鋭角、尖刺的單絲。根據標準，理想的刷毛頂端呈現圓潤光滑的半球形；不理想的刷毛，其頂端則尖銳有毛刺，在刷牙過程中，可能會損害口腔內的軟組織和牙齦表面。
測試按內地標準GB 39669的要求，平形毛型（見圖一）牙刷在刷毛中任取3束單絲，以30倍以上的顯微鏡觀察其頂端輪廓並評估是否符合標準的規定（見圖二）。異形毛型（見圖一）牙刷則在其高、中、低毛束中各取1束進行測試。標準要求成人平形毛型牙刷，檢測的磨毛單絲樣本的頂端輪廓應最少有60%符合標準的規定；而成人異形毛型的牙刷，則應最少有40%的單絲樣本需符合標準的規定。
圖一︰實驗室將牙刷樣本分為平形毛型(刷毛高度一致及排列平整)與異形毛型(刷毛高度不一)兩類。

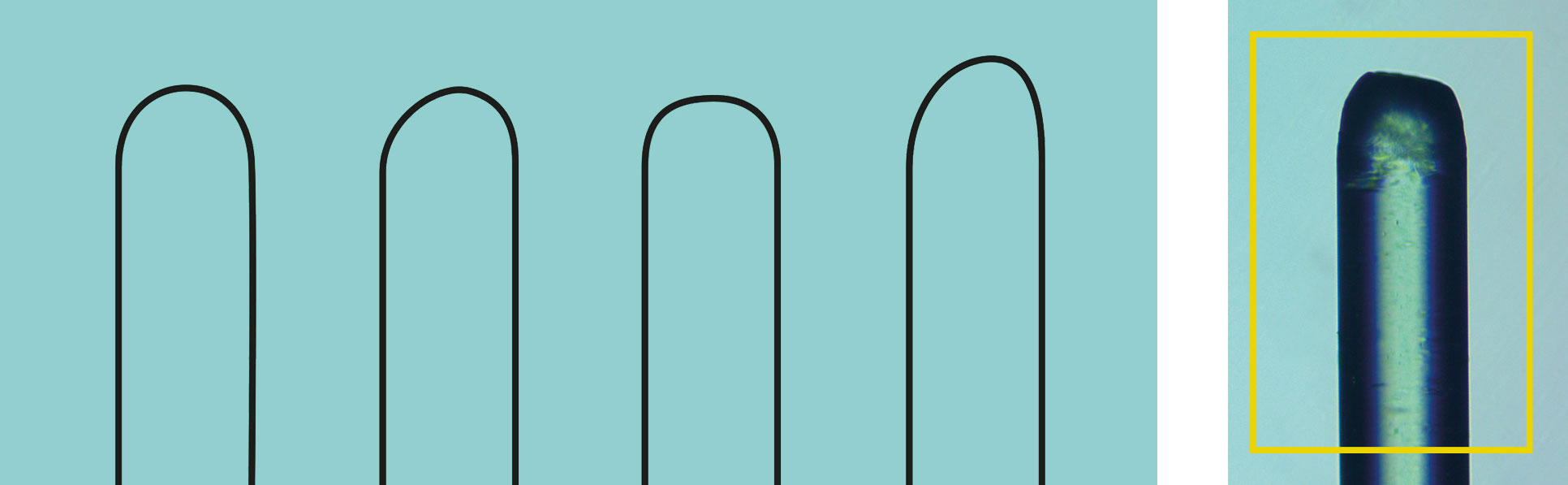

圖二︰參考GB 39669-2020標準，上述不同磨毛單絲頂端輪廓均為符合規定的合格示例。(左)
個別符合標準規定的磨毛樣本的顯微鏡影像。(右)

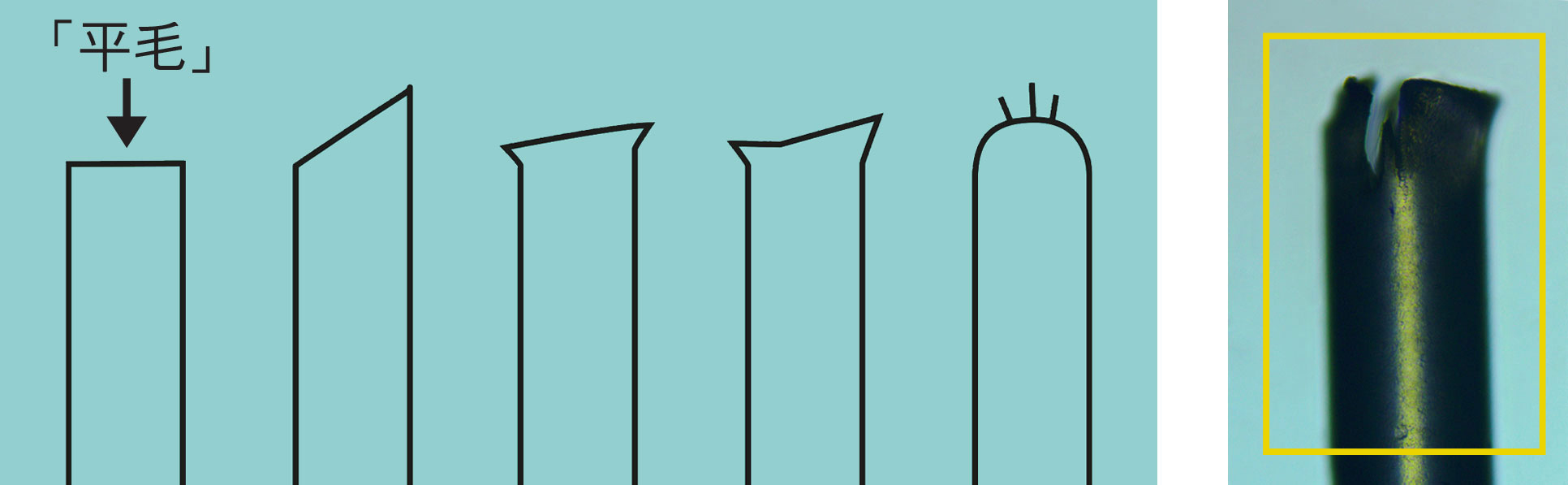

圖三︰參考GB 39669-2020標準，上述不同磨毛單絲頂端輪廓均屬不符合規定的示例。(左)
個別不符合標準規定的磨毛樣本的顯微鏡影像。(右)
測試結果顯示，8款（樣本EF01至EF08）僅含有磨毛的樣本中，有1款（樣本EF05）平形毛形牙刷僅有33.9%的磨毛單絲頂端輪廓符合標準的規定，低於標準規定的60%或以上。另外，在16款（樣本ETF01至ETF16）含有磨毛和磨尖絲的樣本中， 有12款異形毛形牙刷（樣本ETF02、ETF04至ETF11、ETF13（藍色磨毛）、ETF15和ETF16）的磨毛單絲頂端輪廓只有0%至35.2%的磨毛單絲符合標準的規定，均低於標準規定的40%或以上，表現不太理想。
由於是次測試中較多樣本在磨毛測試的表現不太理想，本會諮詢了香港牙醫學會代表徐傑漢教授對磨毛技術的專業意見。徐教授指出，在上世紀70年代尚未出現磨圓刷毛技術前，牙刷均是採用「平毛」（見圖三），即平整切割的刷毛；他並引述2017年一份海外臨床研究指，與含有40%至50%或超過90% 磨毛的牙刷相比，使用完全「平毛」的軟毛牙刷會造成明顯和較多牙齦萎縮。不過，徐教授亦表示，部分牙刷或會在設計上刻意混合不同形態的刷毛，以達致不同的使用效果。不同國家和地區對牙刷的標準要求也不相同，例如，現行日本工業標準JIS S3016-1995 《牙刷》 未有訂定磨毛測試的要求，但規定須對刷頭刷毛部份進行壓縮載荷測試，其測試目的同樣在於確保產品能降低對牙齦造成的損害。
磨尖絲
磨尖絲為尖端呈圓錐形的單絲，該單絲細小，能有效深入牙縫和牙齦溝進行清潔；而其硬度相對較低，對牙齦較溫和，但在清除較厚或較堅硬的牙垢時，清潔效果或會相對較弱。
根據內地標準GB 39669規定，磨尖絲距絲頂端0.01mm處，要求至少70%絲直徑不大於0.04mm；及距絲頂端0.5mm處，則要求至少90%絲直徑不大於0.08mm。
全部21款（樣本ETF01至ETF16、TF01至TF05）含有磨尖絲的樣本，其單絲直徑均符合標準的規定，測試結果理想。
單絲彎曲恢復率
單絲彎曲恢復率測試是用以評估牙刷刷毛是否耐用的指標。單絲彎曲恢復率較高的刷毛，使用後較不容易產生變形；相反，單絲彎曲恢復率偏低的刷毛，使用後則較容易散開、捲曲或失去彈性。若長期使用刷毛已變形的牙刷，不僅影響清潔效果，亦可能對牙齦及口腔造成損傷。
根據內地標準GB/T 19342進行測試，在牙刷上截取5根刷毛單絲，將其彎曲並放入金屬板上特定直徑的通孔中（見圖四），在特定溫度的水中浸泡特定時間。透過測量各單絲樣本於浸泡後彎曲的角度，從而計算出單絲彎曲恢復率的數值。根據標準的規定，單絲彎曲恢復率不應小於60%。

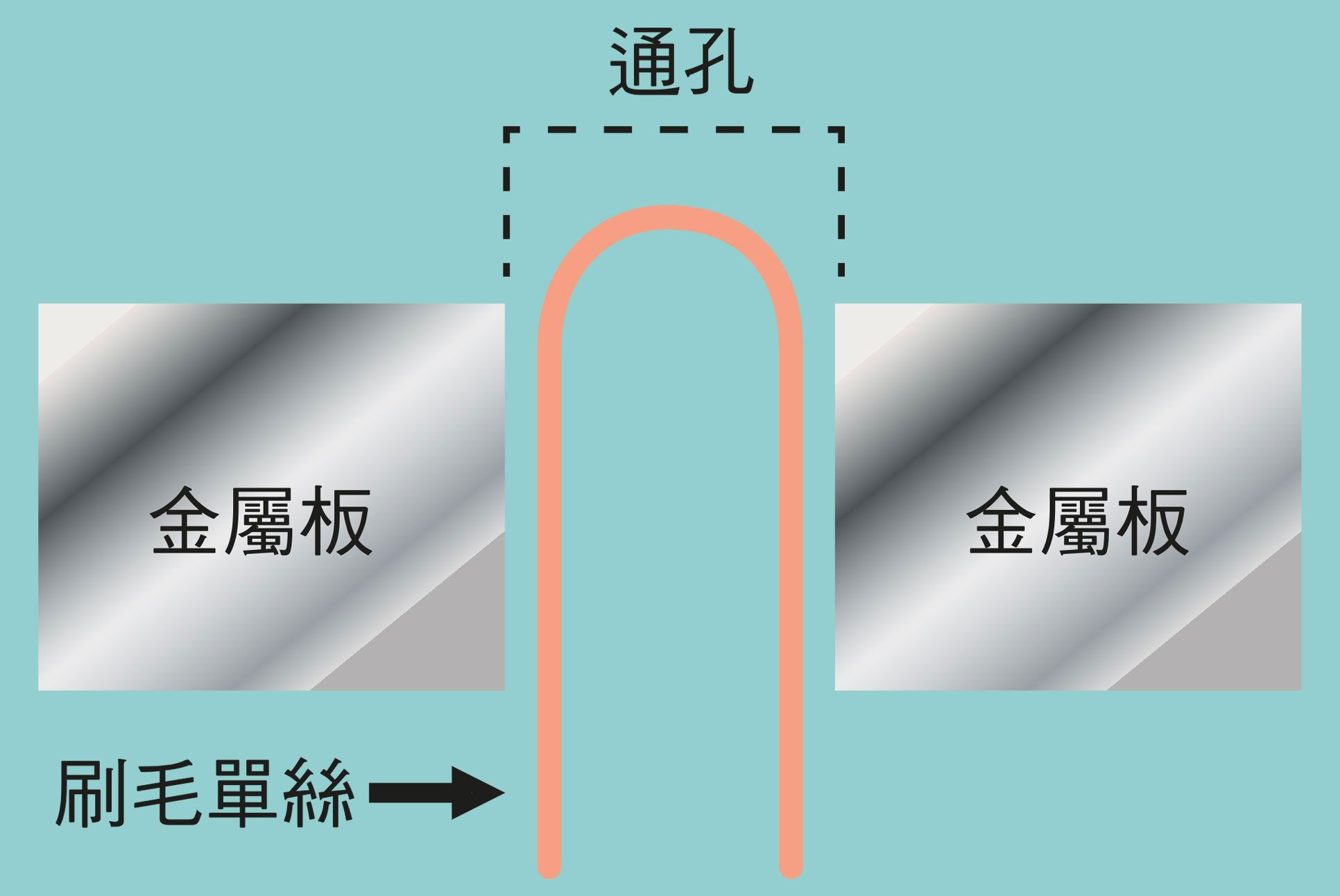

圖四︰進行單絲彎曲恢復率測試時，將刷毛單絲彎曲後放入金屬板上特定直徑的通孔中。
測試發現，28款樣本的刷頭單絲彎曲恢復率表現良好，介乎 61.3%至96.8%，餘下1款樣本（樣本EF04）的單絲彎曲恢復率只有54.6%，低於標準規定的60%或以上，表現略欠理想。
化學安全測試
若牙刷含過量有害化學物質，在日常握持、口腔接觸或刷毛摩擦時有機會釋出，對健康構成潛在風險。測試按內地標準GB 39669的要求，測試牙刷不同部件和物料的8種有害元素含量，包括銻、砷、鋇、鎘、鉻、鉛、汞和硒，以及入口部位中塑化材料的6種鄰苯二甲酸酯類塑化劑，包括鄰苯二甲酸二丁酯（DBP）、鄰苯二甲酸丁苄酯（BBP）、鄰苯二甲酸二（2-乙基己基）酯（DEHP）、鄰苯二甲酸二正辛酯（DNOP）、鄰苯二甲酸二異壬酯（DINP）和鄰苯二甲酸二異癸酯（DIDP）。全部樣本均檢測不到該8種有害元素和6種塑化劑，整體表現令人滿意。
